变形监测就是利用专用的仪器和步骤对变形体的变形景象进行持续观测、对变形体变形状态进行分析和变形体变形的发展态势进行预测等的各项工作。。。。。传统的变形监测伎俩重要以全站仪、水准仪、便携式测斜仪、孔隙水压力计、压力计等仪器为主。。。。。传统监测伎俩监测频率低、耗费人力、财力、软硬件分离，，，，，，，，无法实时处置和分析数据，，，，，，，，形成的报表成就较为单一。。。。。

传统的变形监测伎俩

利用布景

APPLICATION BACKGROUND

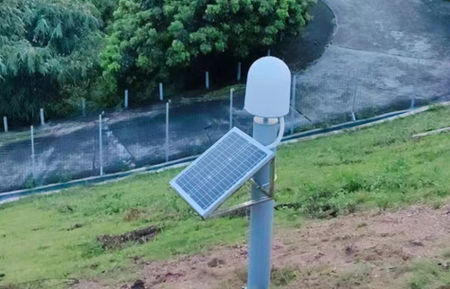

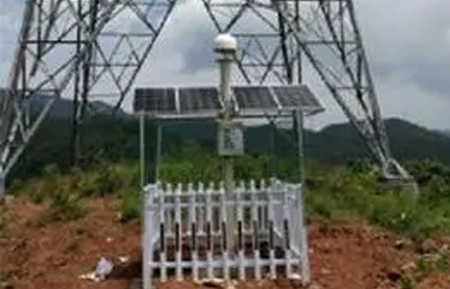

团队自主研发的北斗/GNSS 形变监测解决规划，，，，，，，，对桥梁、大坝、电力杆塔、公路边坡、尾矿库、采空区沉降以及路基沉降等形变进行数据实时自动采集、传输、存储、处置，，，，，，，，为综合预警和防护工作提供全天候全天时毫米级智能化监控，，，，，，，，打造 GNSS 监测生态数据链，，，，，，，，科学分析形变演化趋向，，，，，，，，并进行智能预警，，，，，，，，达到防灾减灾的主张，，，，，，，，保险人民人民性命财富安全。。。。。

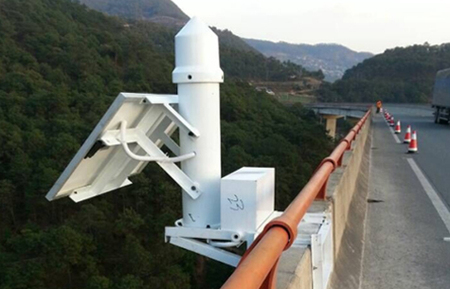

自主研发北斗监测设备

形变监测

系统介绍

SYSTEM INTRODUCTION

巡逻鹰北斗/GNSS形变监测解决规划占有主题北斗解算�？？？？？？？�，，，，，，，，依附丰硕的北斗/GNSS误差模型，，，，，，，，集成北斗/GNSS接管机、北斗/GNSS接管机天线阵劣注传感监测设备、形变监测分析处置软件、数据库治理平台、TCP/IP网络传输、多线程工作治理系统等，，，，，，，，为宽大用户提供靠得住不变的北斗/GNSS多模多频板卡等主题部件、GNSS主题解算系统软件以及全方位、高精度、多领域系统集成行业利用解决规划，，，，，，，，实现7x24幼时多方位立体监控构筑结构和地质形变，，，，，，，，为分析变形趋向提供有效数据凭据，，，，，，，，智能预警，，，，，，，，排除隐患，，，，，，，，实时预防突如其来的灾害事务。。。。。

形变监测

DEFORMATION NONITORING

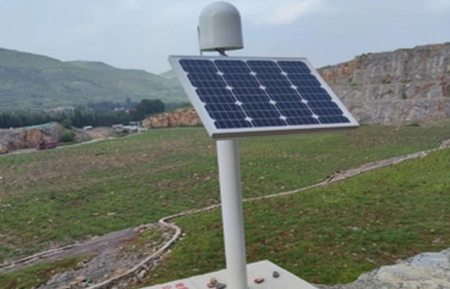

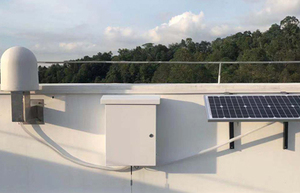

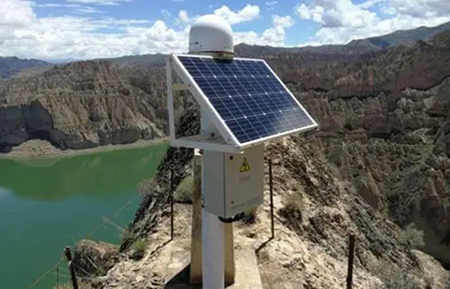

高精度实时形变监测系统集成了北斗/GNSS 接管机、风速风向计等多种传感器，，，，，，，，由综合治理系统、数据采集系统、数据通讯系统、数据处置系统、分析预警系统组成，，，，，，，，实现对桥梁、大坝、电力杆塔、公路边坡、尾矿库、采空区沉降以及路基沉降等构筑结构及地质的高精度三维形变监测。。。。。

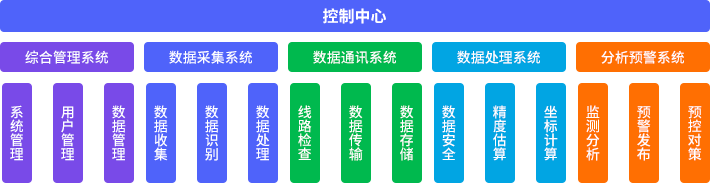

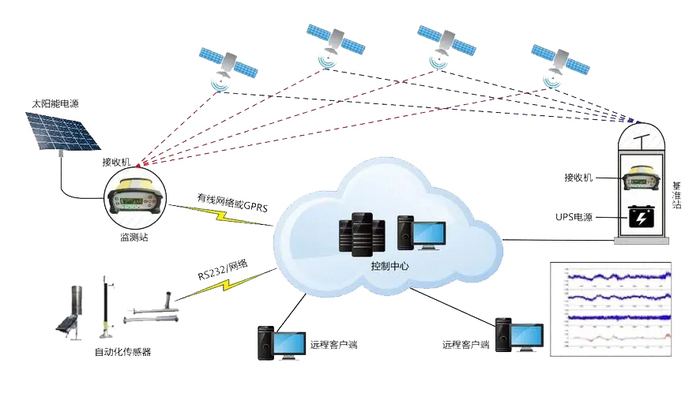

系统架构

SYSTEM ARCHITECTURE

系统优势

SYSTEM ADVANTAGE

精度高

持久（一周数据）形变监测精度可达到亚毫米级，，，，，，，，实时水平解算精杜着于±2mm，，，，，，，，实时高程解算精杜着于±4mm。。。。。

兼容性强

兼容北斗、GPS、GLONASS 和 Galileo 四大系统，，，，，，，，支持多系统、多频点结合自动解算、存储，，，，，，，，支持自由组合方式。。。。�？？？？？？？捎敫骼嗉喙懿棵诺南低称教ㄊ迪治薹煜谓�，，，，，，，，构建信息数据的多级共享模式。。。。。

数据分析智能化，，，，，，，，展示三维化

监测平台可能自动进行海量网络化监测数据实时急剧解算、分析，，，，，，，，实时输出动态数据分析报表，，，，，，，，并通过前期对监测对象进行精准的三维建模，，，，，，，，形象的展示监测点的地位、反映监测点的变动情况；；；；；；；；

频率高

数据输出频率可达10HZ

不变性高

能适应各类复杂情况、具备设备自检、线路查抄、断电�；；；；；；；；ぶ澳堋⑹萑笔实停ㄓ子�2%）

多种传感器

支持孔隙水压力计、土压力计、风速风向计、温度湿度仪、振动传感器、数字摄像优等辅助监测的传感器接入监测平台

预警多样化

可凭据数据的危险水平和等级选取短信、微信、邮件等方式和渠路进行分级颁布，，，，，，，，预警信息颁布方便矫捷。。。。。

互联网模式

监测了局及分析数据可实现实时异地远程治理，，，，，，，，监控人员走南闯北,统揽全局，，，，，，，，智能决策

场景多样化

高精度高不变性的监测设备，，，，，，，，以及可定造化的数据处置、分析、展示系统，，，，，，，，可能满足大无数情况下的监测要求。。。。。

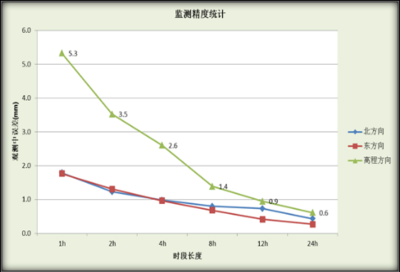

测试结论： 1）内切合精度统计、模拟变形尝试、人为对比监测了局批注监测精度达到了由于3mm的预期指标；；；；；；；； 2）北斗与GPS精度相当。。。。。

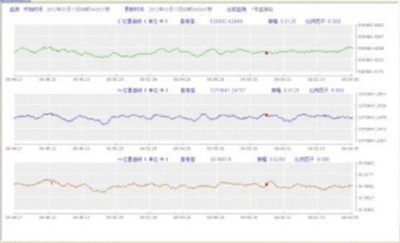

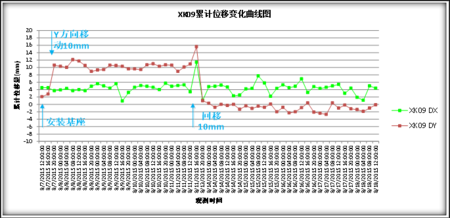

人为模拟变形试验（动态观测精度）

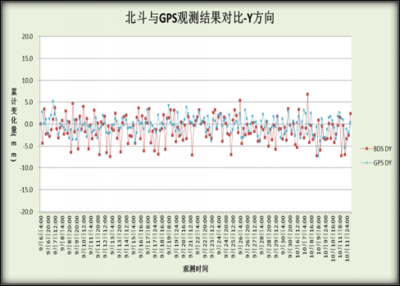

北斗与GPS精度比对

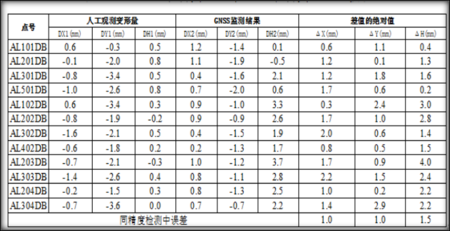

自动化监测与人为进行比对

精度测试-1

ACCURACY TEST

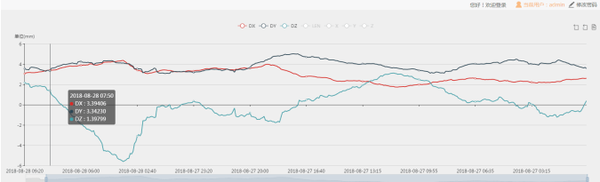

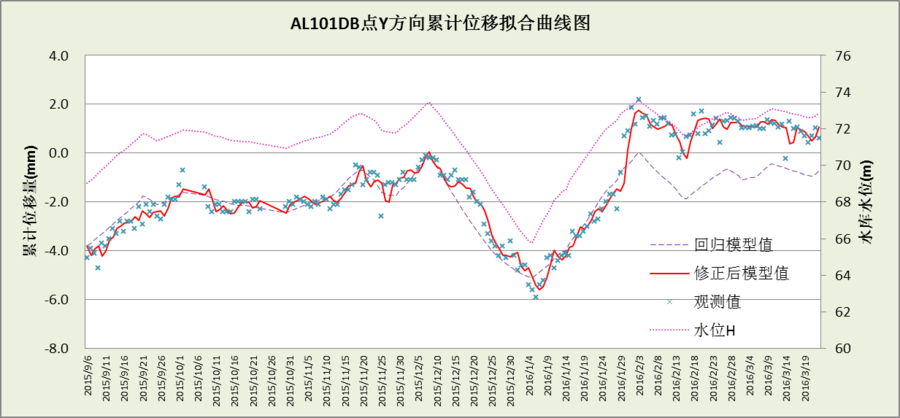

变形监测了局的周期性与非周期性变动解译钻研：坝体变形与水位高度高度吻合

精度测试-2

ACCURACY TEST

产品概述

形变监测 GNSS 接管机选取高精度多模多频板卡，，，，，，，，凭据分歧的需要矫捷配置分歧的北斗/GNSS �？？？？？？？�，，，，，，，，数据通讯方式选取移动网络或有线网络方式，，，，，，，，能够作为高精度形变监测基准站或监测站使用。。。。。

工作道理

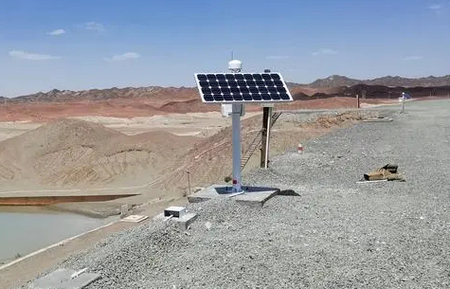

本系统选取 GNSS 自动化监测方式对坝体表表位移进行实时自动化监测，，，，，，，，其工作道理为：各 GNSS 监测点与参考点接管机实时接管 GPS 信号，，，，，，，，并通过数据通讯网络实时发送到节造中心，，，，，，，，节造中心服务器 GNSS 数据处置软件实时差分化算出各监测点三维坐标，，，，，，，，数据分析软件获取各监测点实时三维坐标，，，，，，，，并与初始坐标进行对比而获得该监测点变动量，，，，，，，，同时辰析软件凭据事先设定的预警值而进行报警。。。。。

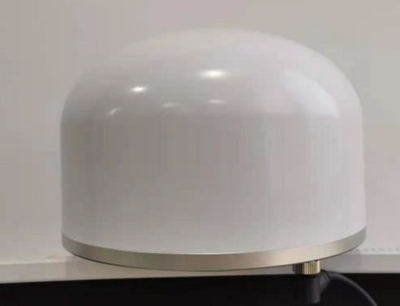

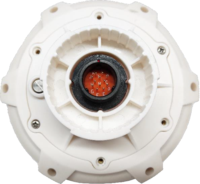

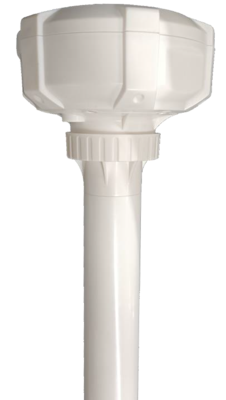

形变监测 GNSS 接管机

产品介绍-1

PRODUCT INTRODUCTION

产品简介

一体机内部集成北斗三号区域短报文�？？？？？？？椤� GNSS �？？？？？？？椤ORA、蓝牙、4G、天线等，，，，，，，，该产品集成度高、功耗低、可实现北斗三号区域短报文通讯职能，，，，，，，，并实时接管BDS B1/GPS L1 卫星导航信号。。。。。一体机体积幼巧、功耗低，，，，，，，，衔接单一、操作方便，，，，，，，，极度适应于车载及无公网信号地域必要高靠得住卫星数传的利用场景。。。。。

职能特点

1、运行不变，，，，，，，，合用于高靠得住性的场景；；；；；；；； 2、全天候的定位导航和双向报文通讯职能；；；；；；；； 3、支持BDS B1/GPS L1 双模工作，，，，，，，，保障定位了局正确；；；；；；；； 4、集成化水平高，，，，，，，，北斗三号短报文、GNSS 定位�？？？？？？？榧疤煜呷谟谝惶�；；；；；；；； 5、选取防水设计，，，，，，，，可在室表靠得住工作；；；；；；；； 6、选取固定杆装置方式，，，，，，，，便于用户装置使用。。。。。

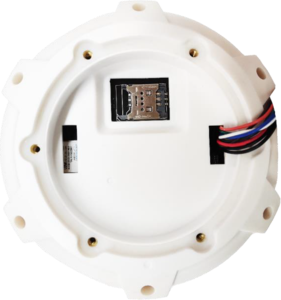

北斗三号数传一体机

重要职能

1、北斗三号卫星通讯。。。。。 2、BDS B1+GPS L1 双系吐洫合导航、定位。。。。。 3、自动单点地位上报，，，，，，，，系统参数上报。。。。。 4、自动多点地位上报，，，，，，，，轨迹上报。。。。。 5、SOS 垂危求救上报,。。。。。 6、远程查问，，，，，，，，查问设备参数。。。。。 7、远程节造，，，，，，，，远程设置设备参数。。。。。 8、授权卡号设置，，，，，，，，用于远程操作安全保险。。。。。 9、组地址设置，，，，，，，，分组治理。。。。。
